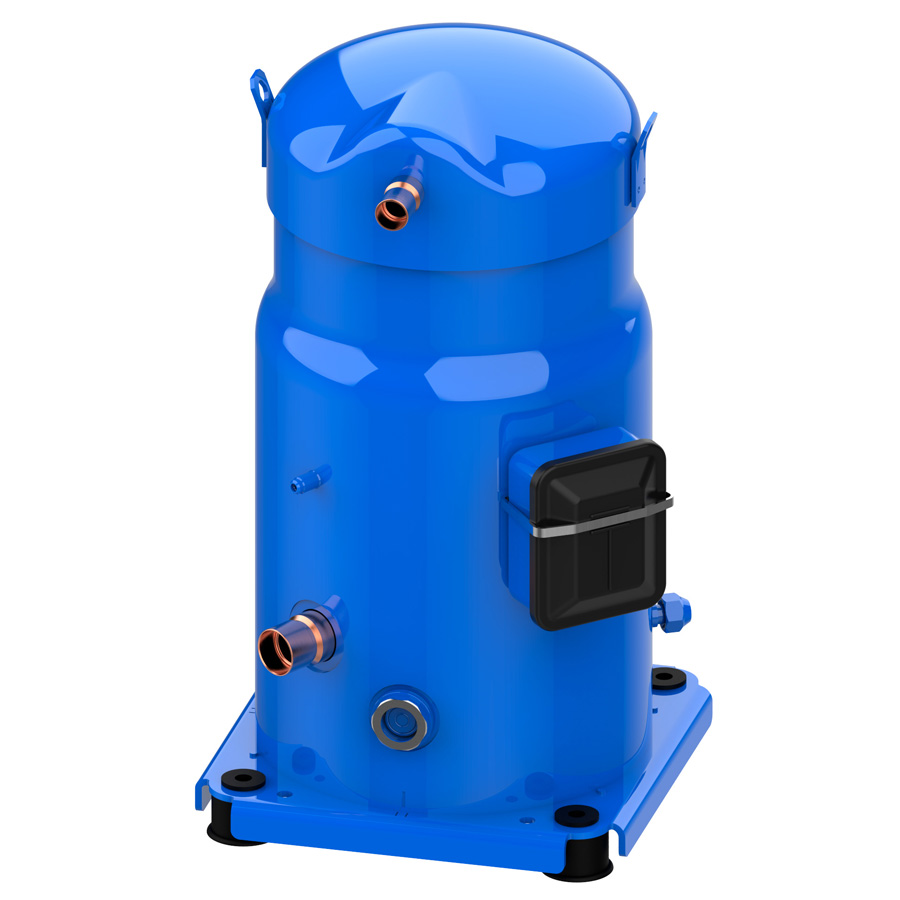

Compressor Scroll SM090S3VC – 3 Fases

Tipo: Hermético Scroll
Família: SM
Modelo: SM090-3 / SM090S3VC
Aplicação: Ar condicionado

Refrigerante: R22
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 200-230V / 60Hz
Velocidade rotacional: 3500 rpm
Potência (RLA/MCC/LRA): 25 A / 35 A / 195 A
Proteção do motor: Protetor interno de sobrecarga

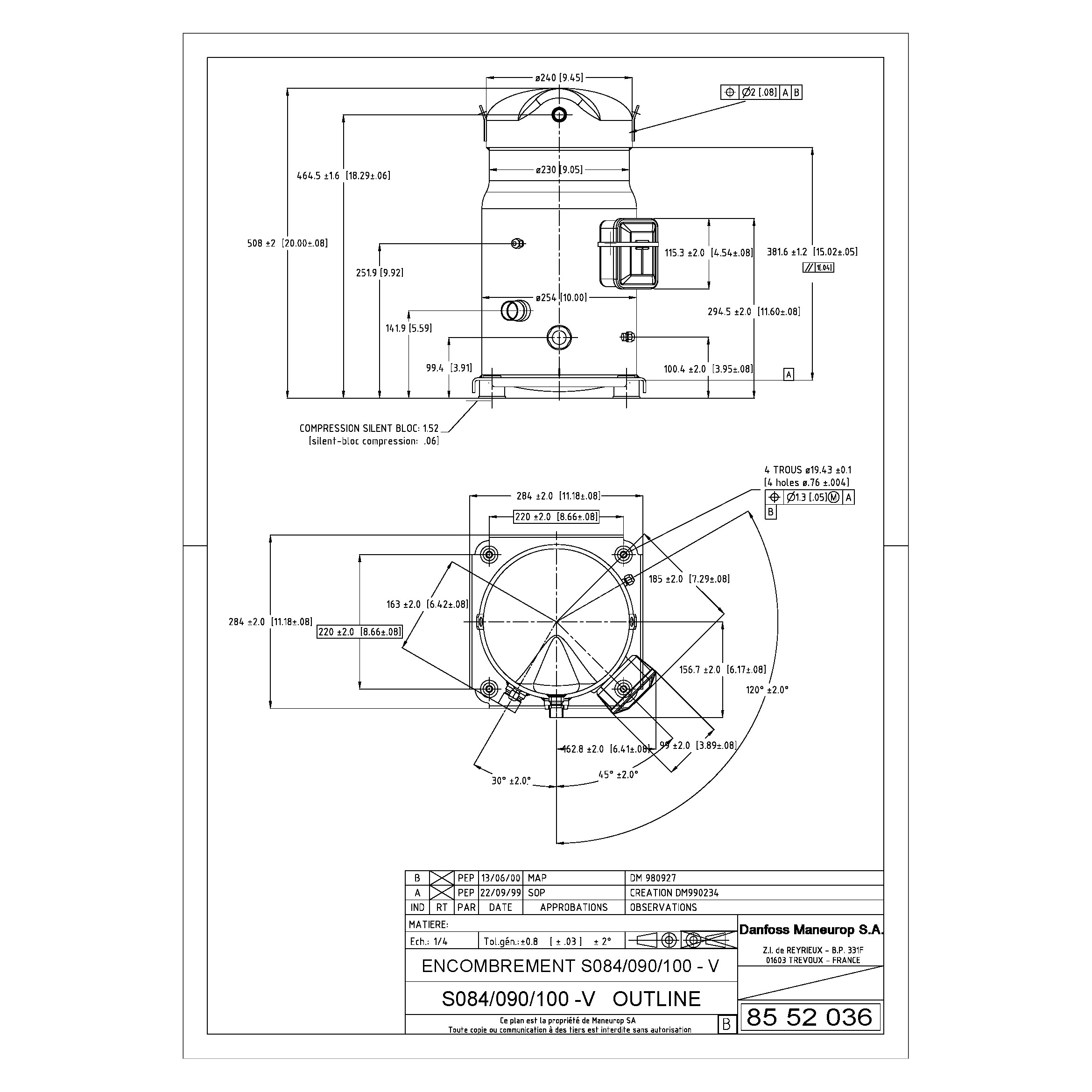

Dimensões:

• Altura total: 508 mm

• Diâmetro: 254 mm

• Conexão de sucção: 1 1/8” (altura 142 mm)

• Conexão de descarga: 3/4” (altura 465 mm)

• Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

• HP teste: 32 bar | LP teste: 25 bar

• Pressão máx. alta/baixa: 30.2 / 25 bar

• Temperatura alta máx/mín: 150 / -35 °C

• Temperatura baixa máx/mín: 63 / -35 °C

Óleo:

• Tipo: Mineral (Ref. 160P)

• Carga: 3.25 L

• Equalização: Rosca 3/8” SAE

• Torque de equalização: 48 N·m

Carga de refrigerante (máx): 8.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 120.5 cm³
Volume lado alta / baixa: 1.1 L / 13 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit completo (calços, parafusos, porcas, luvas, arruelas)
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, RoHS (UE/China)
Instruções: Inclui manual de instalação
Cor: Azul
Economizador: Não
IDV: Não
Ciclos/hora (máx): 12
Uso em rede elétrica: 208–230V / 3 / 60Hz

Embalagem:

• Tipo: Individual

• Dimensões (C x L x A): 470 x 370 x 596 mm

• Peso líquido: 65 kg | Bruto: 70,5 kg

Compressor Scroll SM090S9VC – 3 Fases

Tipo: Hermético Scroll
Família: SM
Modelo: SM090-9 / SM090S9VC
Aplicação: Ar condicionado

Refrigerante: R22
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380–400V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 15,7 A / 22 A / 113 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

Altura total: 508 mm
Diâmetro: 254 mm
Conexão de sucção: 1 1/8” (altura 142 mm)
Conexão de descarga: 3/4” (altura 465 mm)
Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

HP teste: 32 bar | LP teste: 25 bar
Pressão máx. alta/baixa: 30,2 / 25 bar
Temperatura alta máx/mín: 150 / -35 °C
Temperatura baixa máx/mín: 63 / -35 °C

Óleo:

Tipo: Mineral (Ref. 160P)
Carga: 3,25 L
Equalização: Rosca 3/8” SAE
Torque de equalização: 48 N·m

Carga de refrigerante (máx): 8,5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 120,5 cm³
Volume lado alta / baixa: 1,1 L / 13 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, RoHS (UE/China)
Instruções: Instruções de instalação
Cor: Azul
Economizador: Não
IDV: Não
Ciclos/hora (máx): 12
Uso em rede elétrica: 380–400V / 3 / 60Hz

Embalagem:

Tipo: Embalagem individual
Dimensões (C x L x A): 1140 x 950 x 707 mm
Peso líquido: 65 kg | Bruto: 70,53 kg

Compressor Scroll SM090S4VC – 3 Fases

Tipo: Hermético Scroll
Família: SM
Modelo: SM090-4 / SM090S4VC
Aplicação: Ar condicionado

Refrigerante: R22
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380–415V / 50Hz – 460V / 60Hz
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 13,2 A / 18,5 A / 98 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

Altura total: 508 mm
Diâmetro: 254 mm
Conexão de sucção: 1 1/8” (altura 142 mm)
Conexão de descarga: 3/4” (altura 465 mm)
Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

HP teste: 32 bar | LP teste: 25 bar
Pressão máx. alta/baixa: 30,2 / 25 bar
Temperatura alta máx/mín: 150 / -35 °C
Temperatura baixa máx/mín: 63 / -35 °C

Óleo:

Tipo: Mineral (Ref. 160P)
Carga: 3,25 L
Equalização: Rosca 3/8” SAE
Torque de equalização: 48 N·m

Carga de refrigerante (máx): 8,5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 120,5 cm³
Volume lado alta / baixa: 1,1 L / 13 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit completo (calços, parafusos, porcas, luvas, arruelas)
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, RoHS (UE/China)
Instruções: Instruções de instalação
Cor: Azul
Economizador: Não
IDV: Não
Ciclos/hora (máx): 12
Uso em rede elétrica: 380–415V / 3 / 50Hz – 460V / 3 / 60Hz

Embalagem:

Tipo: Individual
Dimensões (C x L x A): 470 x 370 x 596 mm
Peso líquido: 65 kg | Bruto: 70,53 kg
