Clique no ➕ para ver as informações do produto e no ➖ para fechar.

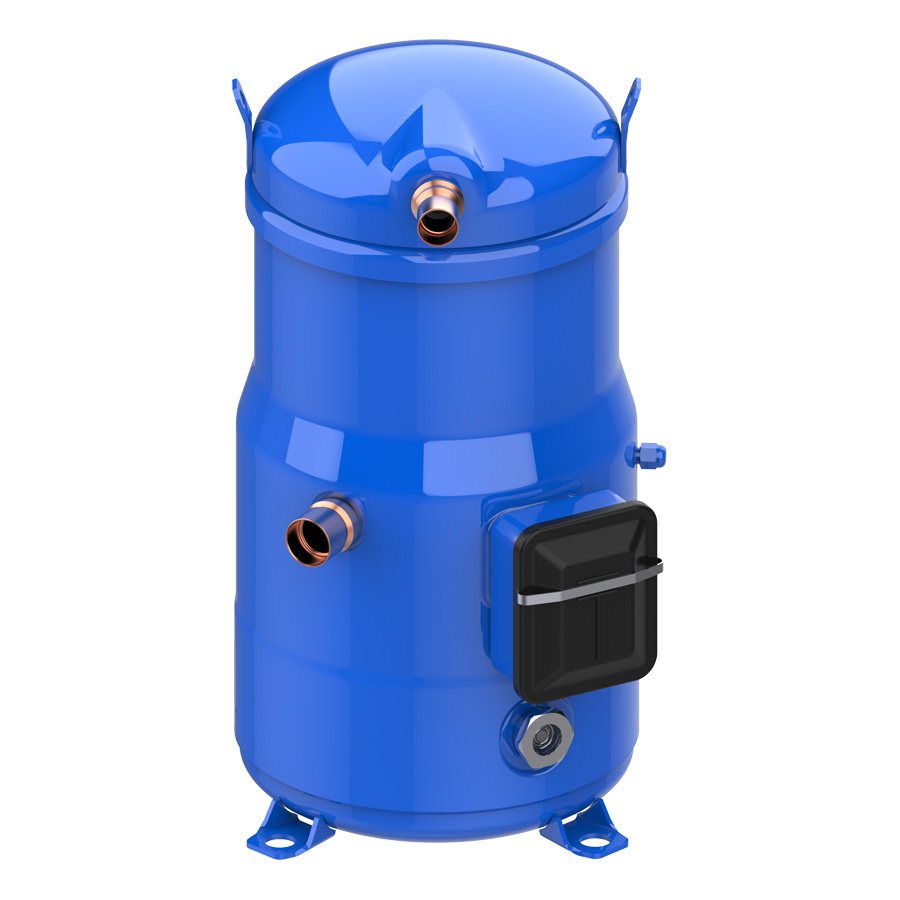

Compressor Scroll DSH090 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH090A3ALC / DSH090
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 208-230V / 60Hz
Velocidade rotacional: 3500 rpm
Potência (RLA / LRA): 30.7 A / 203 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

    Altura total: 485 mm

    Altura da placa de apoio: 470 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 1/8” (altura 235 mm)

    Conexão de descarga: 7/8” (altura 451 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3 L

    Equalização: 1-3/4” Rotolock

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 230 x 230 x 470 mm

    Peso líquido: 59.41 kg | Bruto: 61.91 kg

Volume de cilindrada: 88.4 cm³
Volume lado alta / baixa: 0.7 L / 11.7 L
Ângulo de descarga: 8560176

Compressor Scroll DSH090 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH090A9ALC / DSH090
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-400V / 60Hz
Velocidade rotacional: 3500 rpm
Potência (RLA / LRA / MOC): 18.6 A / 124 A / 23 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

    Altura total: 485 mm

    Altura da placa de apoio: 470 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 1/8” (altura 235 mm)

    Conexão de descarga: 7/8” (altura 451 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3 L

    Equalização: 1-3/4” Rotolock

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 230 x 230 x 470 mm

    Peso líquido: 59.41 kg | Bruto: 61.91 kg

Volume de cilindrada: 88.4 cm³
Volume lado alta / baixa: 0.7 L / 11.7 L
Ângulo de descarga: 8560176

Compressor Scroll DSH090 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH090A4ALD / DSH090
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-415V / 50Hz, 460V / 60Hz
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 16 A / 98 A / 22 A / 19 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

    Altura total: 485 mm

    Altura da placa de apoio: 470 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 1/8” (altura 235 mm)

    Conexão de descarga: 7/8” (altura 451 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3 L

    Equalização: 1-3/4” Rotolock

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 230 x 230 x 470 mm

    Peso líquido: 59.41 kg | Bruto: 61.91 kg

Volume de cilindrada: 88.4 cm³
Volume lado alta / baixa: 0.7 L / 11.7 L
Ângulo de descarga: 8560176
