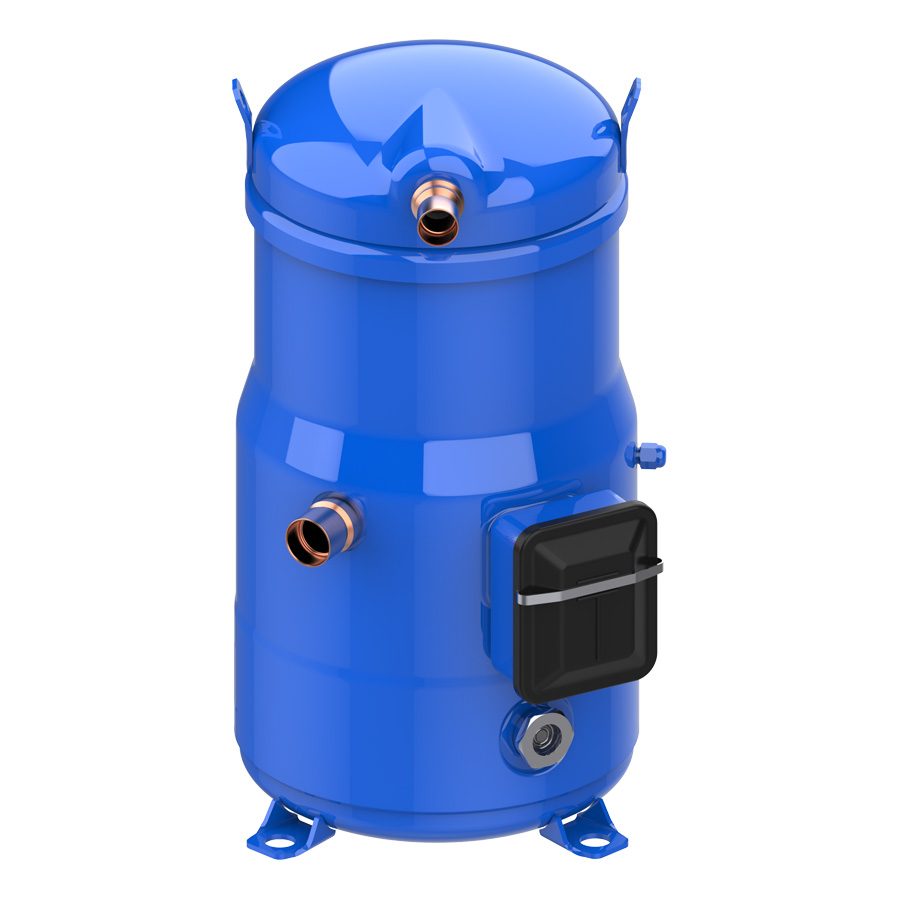

Compressor Scroll DSH120 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH120A3ALC / DSH120
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 208-230V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 43.6 A / 267 A / – / 48 A
Proteção do motor: Protetor interno de sobrecarga

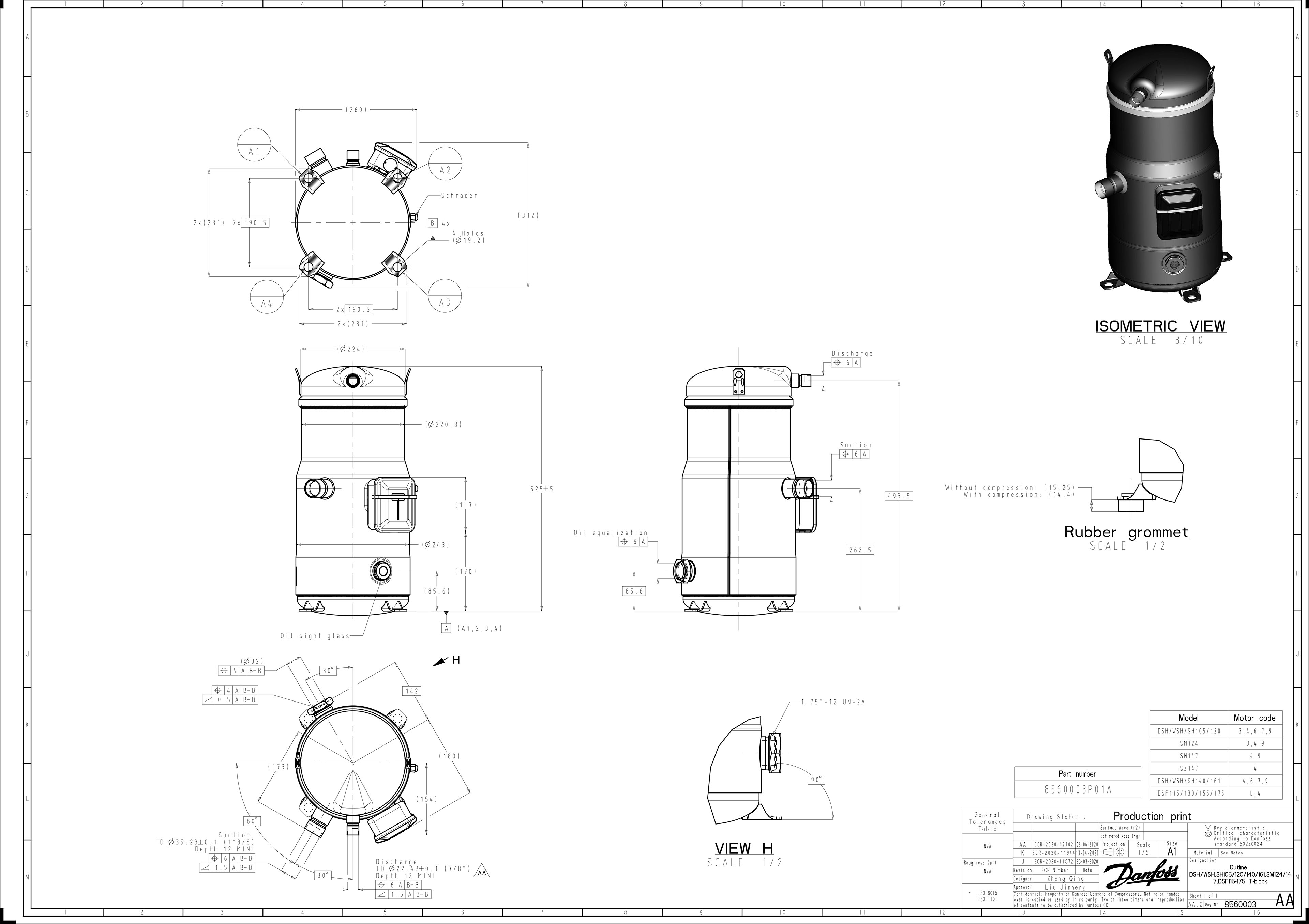

Dimensões:

    Altura total: 542 mm

    Altura da placa de apoio: 527 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 3/8” (altura 278 mm)

    Conexão de descarga: 7/8” (altura 509 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3.3 L

    Equalização: Rotolock 1-3/4”

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 67.28 kg | Bruto: 69.78 kg

    Volume: 190.665 dm³

Volume de cilindrada: 116.9 cm³
Volume lado alta / baixa: 0.7 L / 13.6 L
Ângulo de descarga: 8560177

Compressor Scroll DSH120 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH120A9ALC / DSH120
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-400 V / 60 Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 25 A / 160 A / – / 29 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

    Altura total: 542 mm

    Altura da placa de apoio: 527 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 3/8” (altura 278 mm)

    Conexão de descarga: 7/8” (altura 509 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3.3 L

    Equalização: Rotolock 1-3/4”

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 67.28 kg | Bruto: 69.78 kg

    Volume: 190.665 dm³

Volume de cilindrada: 116.9 cm³
Volume lado alta / baixa: 0.7 L / 13.6 L
Ângulo de descarga: 8560177

Compressor Scroll DSH120 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH120A4ALD / DSH120
Aplicação: Ar condicionado

Refrigerante: R410A / R452B / R454B
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-415 V / 50 Hz ; 460 V / 60 Hz
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 20.7 A / 142 A / 29 A / 24 A
Proteção do motor: Protetor interno de sobrecarga

Dimensões:

    Altura total: 542 mm

    Altura da placa de apoio: 527 mm

    Diâmetro: 243 mm

    Conexão de sucção: 1 3/8” (altura 278 mm)

    Conexão de descarga: 7/8” (altura 509 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 48.7 bar | LP teste: 33.3 bar

    Pressão máx. alta/baixa: 48.7 / 33.3 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 55 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 3.3 L

    Equalização: Rotolock 1-3/4”

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 15 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12
Injeção de líquido: Não

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 80.25 kg | Bruto: 82.75 kg

    Volume: 190.665 dm³

Volume de cilindrada: 116.9 cm³
Volume lado alta / baixa: 0.7 L / 13.6 L
Ângulo de descarga: 8560177
