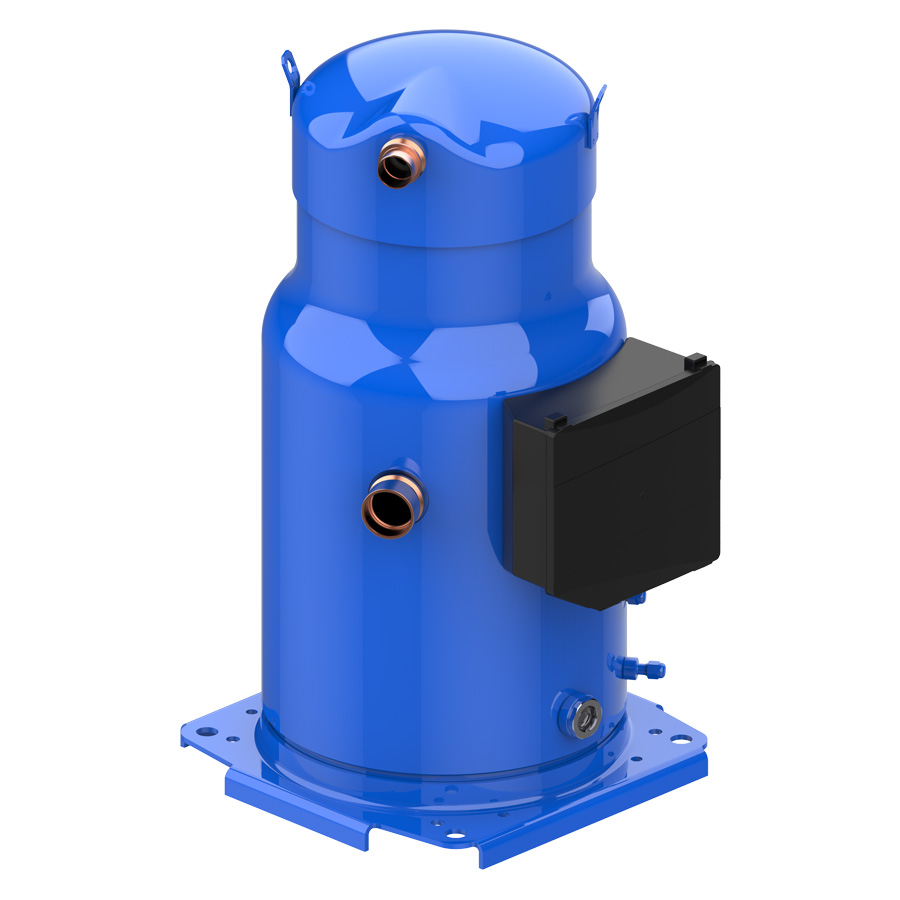

Compressor Scroll DSH240 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH240A3ABC / DSH240
Aplicação: Ar condicionado

Refrigerante: R410A
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 208-230 V / 60 Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 75 A / 485 A / 105 A / 103 A
Proteção do motor: Módulo eletrônico de proteção, 110/240 V
Proteção contra rotação inversa: Módulo eletrônico

Dimensões:

    Altura total: 653 mm

    Diâmetro: 318 mm

    Conexão de sucção: 1 5/8” (altura 302 mm)

    Conexão de descarga: 1 1/8” (altura 618 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 53.6 bar | LP teste: 34.3 bar

    Pressão máx. alta/baixa: 48.7 / 31.2 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 52 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.1 L

    Equalização: Rotolock de 2-1/4”

    Dreno de óleo: Rosca 1/4”

Conexões elétricas: Stud M5
Torque de montagem: 3 N·m
Torque de gaxeta de descarga: 15 N·m
Torque de luva de sucção: 35 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 4 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 108 kg | Bruto: 122 kg

    Volume: 590.625 dm³

Volume de cilindrada: 227.6 cm³
Volume lado alta / baixa: 2.9 L / 27.5 L
Ângulo de descarga: 8556208

Compressor Scroll DSH240 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH240A9AAC / DSH240
Aplicação: Ar condicionado

Refrigerante: R410A
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-400 V / 60 Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 41 A / 277 A / 60 A / 58 A
Proteção do motor: Módulo de proteção eletrônico, 24 V AC
Proteção contra rotação inversa: Módulo eletrônico

Dimensões:

    Altura total: 653 mm

    Diâmetro: 318 mm

    Conexão de sucção: 1 5/8” (altura 302 mm)

    Conexão de descarga: 1 1/8” (altura 618 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 53.6 bar | LP teste: 34.3 bar

    Pressão máx. alta/baixa: 48.7 / 31.2 bar

    Temperatura alta máx/mín: 155 / -35 °C

    Temperatura baixa máx/mín: 52 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.1 L

    Equalização: Rotolock de 2-1/4”

    Dreno de óleo: Rosca 1/4”

Conexões elétricas: Stud M5
Torque de montagem: 3 N·m
Torque de gaxeta de descarga: 15 N·m
Torque de luva de sucção: 35 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 4 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 108 kg | Bruto: 113 kg

    Volume: 590.625 dm³

Volume de cilindrada: 227.6 cm³
Volume lado alta / baixa: 2.8 L / 27.1 L
Ângulo de descarga: 8556208

Compressor Scroll DSH240 – 3 Fases

Tipo: Hermético Scroll
Família: DSH
Modelo: DSH240A4ABC / DSH240
Aplicação: Ar condicionado

Refrigerante: R410A
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-415 V (50 Hz) ou 460 V (60 Hz)
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA / LRA / MCC / MOC): 36 A / 227 A / 51 A / 49 A
Proteção do motor: Módulo de proteção eletrônico, 110/240 V
Proteção contra rotação inversa: Módulo eletrônico

Dimensões:

    Altura total: 653 mm

    Diâmetro: 318 mm

    Conexão de sucção: 1 5/8” (altura 302 mm)

    Conexão de descarga: 1 1/8” (altura 618 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 53.6 bar | LP teste: 34.3 bar

    Pressão máx. alta/baixa: 48.7 / 31.2 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 52 / -35 °C

    Teste Dif (máx): 37 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.1 L (carga inicial)

    Equalização: Rotolock de 2-1/4”

    Dreno de óleo: Rosca 1/4”

Conexões elétricas: Stud M5
Torque de montagem: 3 N·m
Torque de gaxeta de descarga: 15 N·m
Torque de luva de sucção: 35 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Rosca para vidro
Aterramento: 4 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Cor: Azul
Economizador: Não
IDV: Yes
Ciclos/hora (máx): 12
Injeção de líquido: Não
Instruções enviadas: Instruções de Instalação

Embalagem:

    Tipo: Embalagem individual

    Peso líquido: 109 kg | Bruto: 114.45 kg

    Volume: 590.625 dm³

Volume de cilindrada: 227.6 cm³
Volume lado alta / baixa: 2.9 L / 27.5 L
Ângulo de descarga: 8556208
