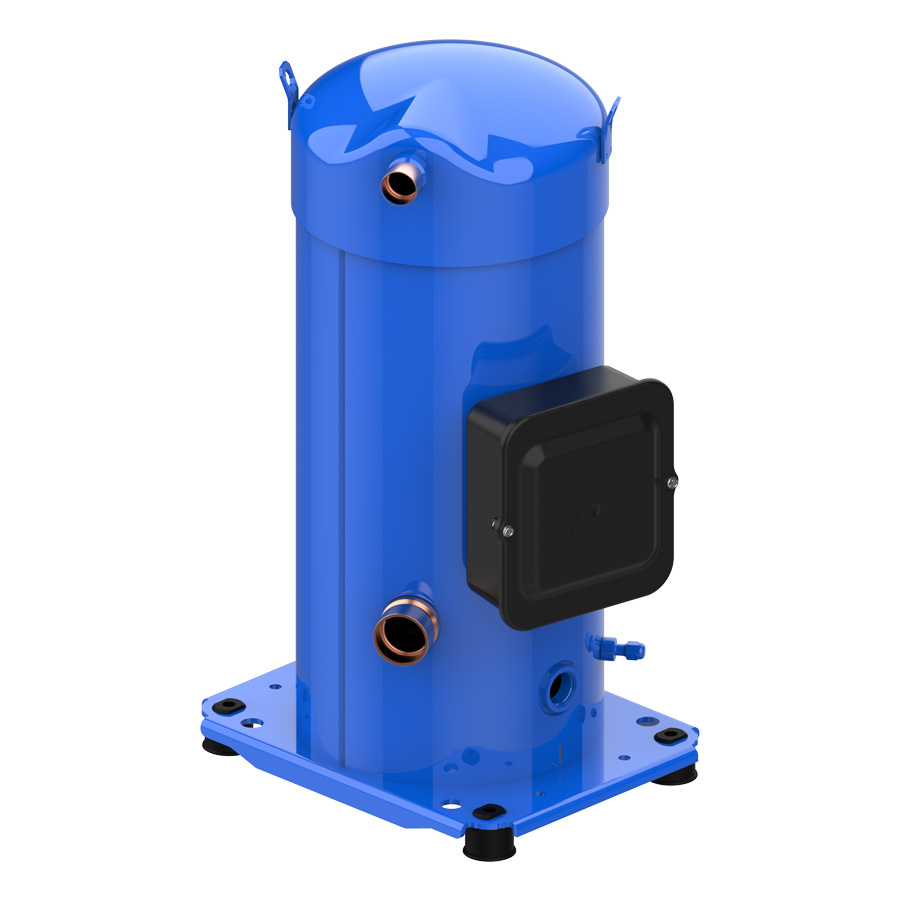

Compressor Scroll SZ160T3CC – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ160-3 / SZ160T3CC
Aplicação: Ar condicionado

Refrigerante: R134a / R407C
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 200–230V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 61 A / 61 A / 298 A
Proteção do motor: Termostato interno, protetor externo de sobrecarga necessário

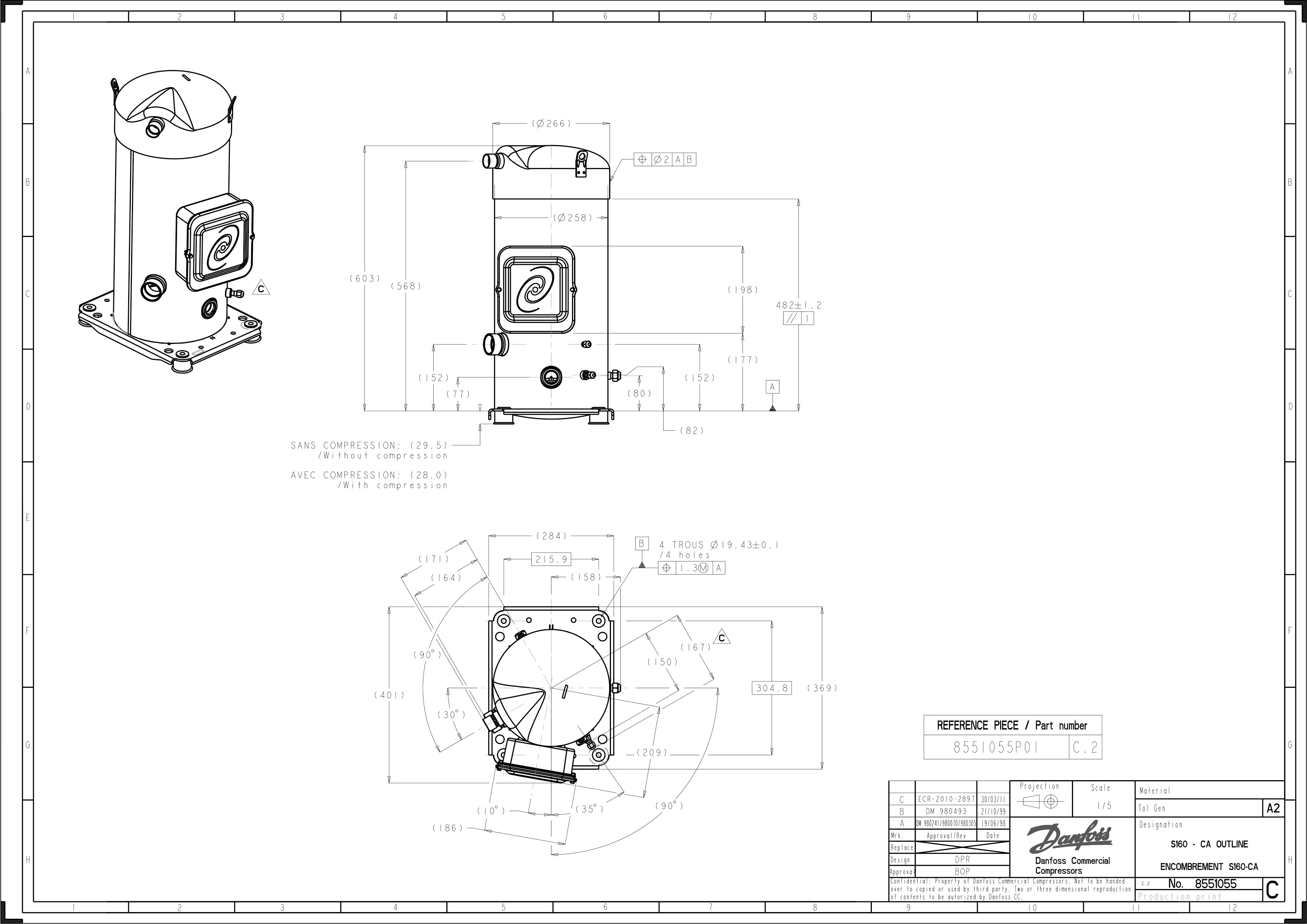

Dimensões:

 Altura total: 631 mm

 Diâmetro: 266 mm

 Conexão de sucção: 1 5/8” (altura 180 mm)

 Conexão de descarga: 1 1/8” (altura 596 mm)

 Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

 HP teste: 32 bar | LP teste: 25 bar

 Pressão máx. alta/baixa: 34.3 / 25 bar

 Temperatura alta máx/mín: 150 / -35 °C

 Temperatura baixa máx/mín: 54 / -35 °C

Óleo:

 Tipo: POE (Ref. 160SZ)

 Carga: 4 L

 Equalização: Rosca 3/8” SAE

 Torque de equalização: 48 N·m

Carga de refrigerante (máx): 12.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 216.6 cm³
Volume lado alta / baixa: 1.7 L / 16.5 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, RoHS (UE/China)
Instruções: Instruções de instalação
Cor: Azul
Economizador: Não
IDV: Não
Ciclos/hora (máx): 12
Uso em rede elétrica: 200–230V / 3 / 60Hz

Embalagem:

 Tipo: Individual

 Dimensões (C x L x A): 470 x 370 x 671 mm

 Peso líquido: 90 kg | Bruto: 102 kg

Compressor Scroll SZ160T9CC – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ160-9 / SZ160T9CC
Aplicação: Ar condicionado

Refrigerante: R134a / R407C
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380–400V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 36 A / 36 A / 170 A
Proteção do motor: Termostato interno, protetor externo de sobrecarga necessário

Dimensões:

 Altura total: 631 mm

 Diâmetro: 266 mm

 Conexão de sucção: 1 5/8” (altura 180 mm)

 Conexão de descarga: 1 1/8” (altura 596 mm)

 Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

 HP teste: 32 bar | LP teste: 25 bar

 Pressão máx. alta/baixa: 34.3 / 25 bar

 Temperatura alta máx/mín: 150 / -35 °C

 Temperatura baixa máx/mín: 54 / -35 °C

Óleo:

 Tipo: POE (Ref. 160SZ)

 Carga: 4 L

 Equalização: Rosca 3/8” SAE

 Torque de equalização: 48 N·m

Carga de refrigerante (máx): 12.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 216.6 cm³
Volume lado alta / baixa: 1.7 L / 16.5 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, RoHS (UE/China)
Instruções: Instruções de instalação
Cor: Azul
Economizador: Não
IDV: Não
Ciclos/hora (máx): 12
Uso em rede elétrica: 380–400V / 3 / 60Hz

Embalagem:

 Tipo: Individual

 Dimensões (C x L x A): 470 x 370 x 671 mm

 Peso líquido: 90 kg | Bruto: 102 kg

Compressor Scroll SZ160 – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ160T4CC / SZ160
Aplicação: Ar condicionado

Refrigerante: R134a / R404A / R407C
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-415V / 50Hz 460V / 3 / 60Hz
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 29 A / 29 A / 150 A
Proteção do motor: Termostato interno, protetor ext. de sobrecarga necessário

Dimensões:

    Altura total: 631 mm

    Diâmetro: 266 mm

    Conexão de sucção: 1 5/8” (altura 180 mm)

    Conexão de descarga: 1 1/8” (altura 596 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 32 bar | LP teste: 25 bar

    Pressão máx. alta/baixa: 34.3 / 25 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 54 / -35 °C

    Teste Dif (máx): 24 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 4 L

    Equalização: Rosca 3/8” SAE

    Torque de equalização: 48 N·m

Carga de refrigerante (máx): 12.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 216.6 cm³
Volume lado alta / baixa: 1.7 L / 16.5 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: No
Ciclos/hora (máx): 12
Uso em rede elétrica: 380-415V / 3 / 50Hz 460V / 3 / 60Hz

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 671 x 370 x 470 mm

    Peso líquido: 90 kg | Bruto: 102 kg
