Clique no ➕ para ver as informações do produto e no ➖ para fechar.

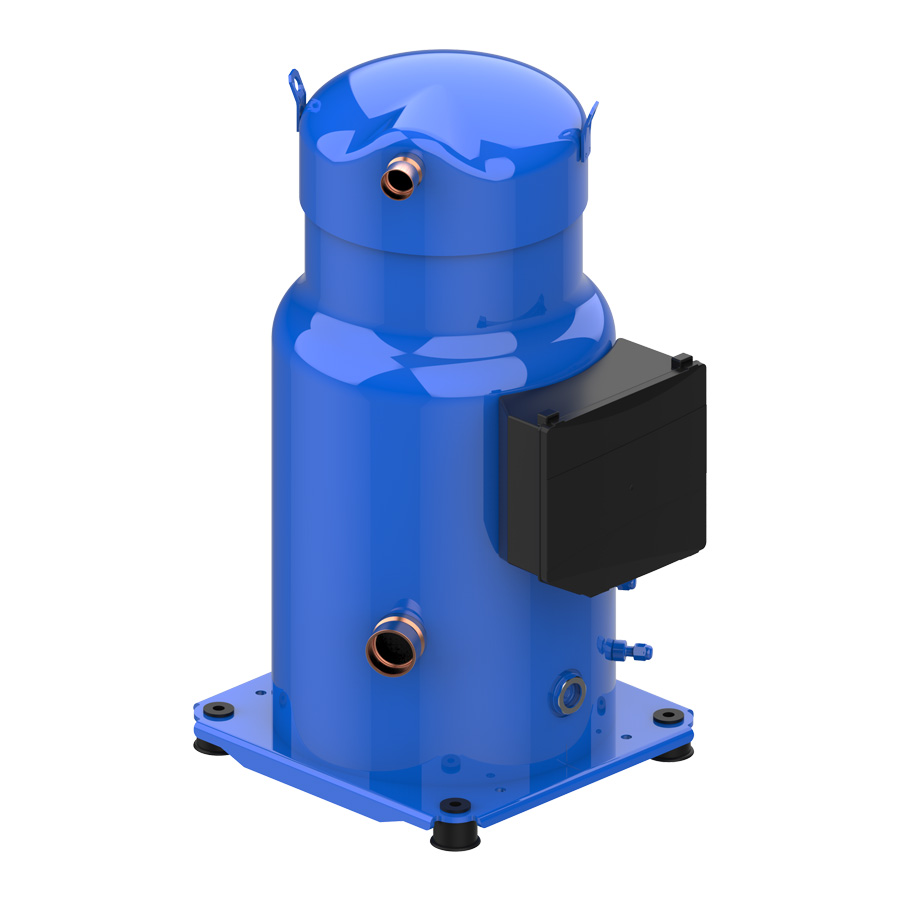

Compressor Scroll SZ185 – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ185S3CC / SZ185
Aplicação: Ar condicionado

Refrigerante: R134a / R404A / R407C
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 208-230V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 73 A / 75 A / 380 A
Proteção do motor: Termostato interno, protetor ext. de sobrecarga necessário

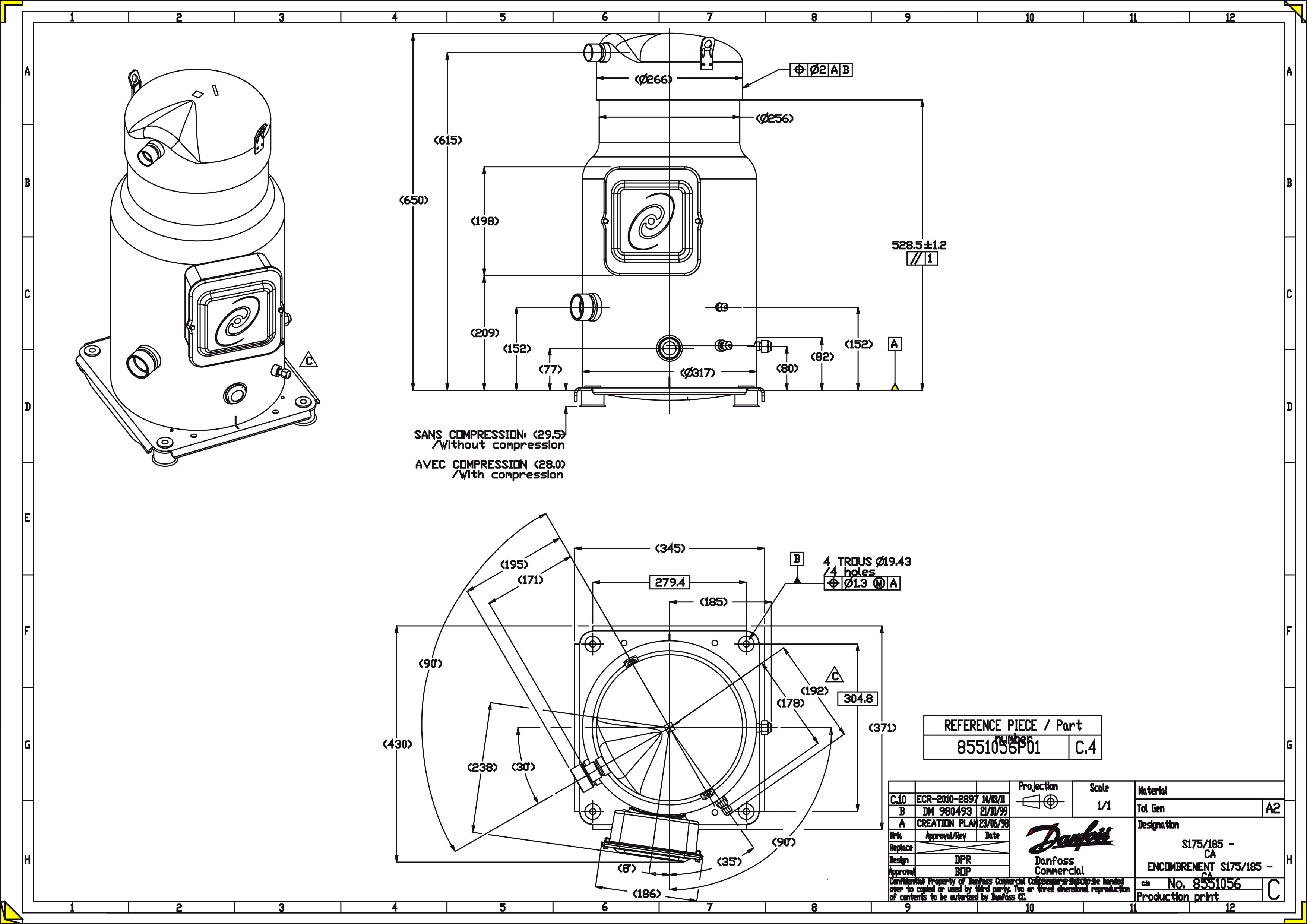

Dimensões:

    Altura total: 678 mm

    Diâmetro: 317 mm

    Conexão de sucção: 1 5/8” (altura 180 mm)

    Conexão de descarga: 1 1/8” (altura 643 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 32 bar | LP teste: 25 bar

    Pressão máx. alta/baixa: 34.3 / 25 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 54 / -35 °C

    Teste Dif (máx): 24 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.2 L

    Equalização: Rosca 3/8” SAE

    Torque de equalização: 48 N·m

Carga de refrigerante (máx): 13.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 249.9 cm³
Volume lado alta / baixa: 2.5 L / 31.2 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: No
Ciclos/hora (máx): 12
Uso em rede elétrica: 208-230V / 3 / 60Hz

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 698 x 400 x 470 mm

    Peso líquido: 100 kg | Bruto: 111 kg

Compressor Scroll SZ185 – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ185S9CC / SZ185
Aplicação: Ar condicionado

Refrigerante: R134a / R407C
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-400V / 60Hz
Velocidade rotacional: 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 43 A / 43 A / 235 A
Proteção do motor: Termostato interno, protetor ext. de sobrecarga necessário

Dimensões:

    Altura total: 678 mm

    Diâmetro: 317 mm

    Conexão de sucção: 1 5/8” (altura 180 mm)

    Conexão de descarga: 1 1/8” (altura 643 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 32 bar | LP teste: 25 bar

    Pressão máx. alta/baixa: 34.3 / 25 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 54 / -35 °C

    Teste Dif (máx): 24 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.2 L

    Equalização: Rosca 3/8” SAE

    Torque de equalização: 48 N·m

Carga de refrigerante (máx): 13.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 249.9 cm³
Volume lado alta / baixa: 2.5 L / 31.2 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: No
Ciclos/hora (máx): 12
Uso em rede elétrica: 380-400V / 3 / 60Hz

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 698 x 400 x 470 mm

    Peso líquido: 100 kg | Bruto: 111 kg

Compressor Scroll SZ185 – 3 Fases

Tipo: Hermético Scroll
Família: SZ
Modelo: SZ185S4CD / SZ185
Aplicação: Ar condicionado

Refrigerante: R134a / R404A / R407C / R513A
Tecnologia: Scroll
Controle de capacidade: Velocidade fixa
Fase / Tensão / Frequência: 3 / 380-415V / 50Hz ; 460V / 60Hz
Velocidade rotacional: 2900 rpm (50 Hz) / 3500 rpm (60 Hz)
Potência (RLA/MCC/LRA): 35 A / 35 A / 175 A
Proteção do motor: Termostato interno, protetor ext. de sobrecarga necessário

Dimensões:

    Altura total: 678 mm

    Diâmetro: 317 mm

    Conexão de sucção: 1 5/8” (altura 180 mm)

    Conexão de descarga: 1 1/8” (altura 643 mm)

    Tipo de conexão: Brasado (ODF)

Pressões e Temperaturas:

    HP teste: 32 bar | LP teste: 25 bar

    Pressão máx. alta/baixa: 34.3 / 25 bar

    Temperatura alta máx/mín: 150 / -35 °C

    Temperatura baixa máx/mín: 54 / -35 °C

    Teste Dif (máx): 24 bar

Óleo:

    Tipo: POE (Ref. 160SZ)

    Carga: 6.2 L

    Equalização: Rosca 3/8” SAE

    Torque de equalização: 48 N·m

Carga de refrigerante (máx): 13.5 kg
Viscosidade do óleo: 32 cP
Volume de cilindrada: 249.9 cm³
Volume lado alta / baixa: 2.5 L / 31.2 L

Conexões elétricas: Parafuso 4,8 mm
Torque de montagem: 21 N·m
Torque de válvula de descarga: 50 N·m

Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas
Aterramento: 2 N·m
Classe de proteção: IP54 (com prensa cabo)

Certificações: CE, UL, UKCA, EU RoHS (com exceções), China RoHS (com exceções)
Instruções: Instruções de Instalação
Cor: Azul
Economizador: Não
IDV: No
Ciclos/hora (máx): 12
Uso em rede elétrica: 380-415V / 3 / 50Hz ; 460V / 3 / 60Hz

Embalagem:

    Tipo: Embalagem individual

    Dimensões (C x L x A): 698 x 400 x 470 mm

    Peso líquido: 102.16 kg | Bruto: 117.5 kg
