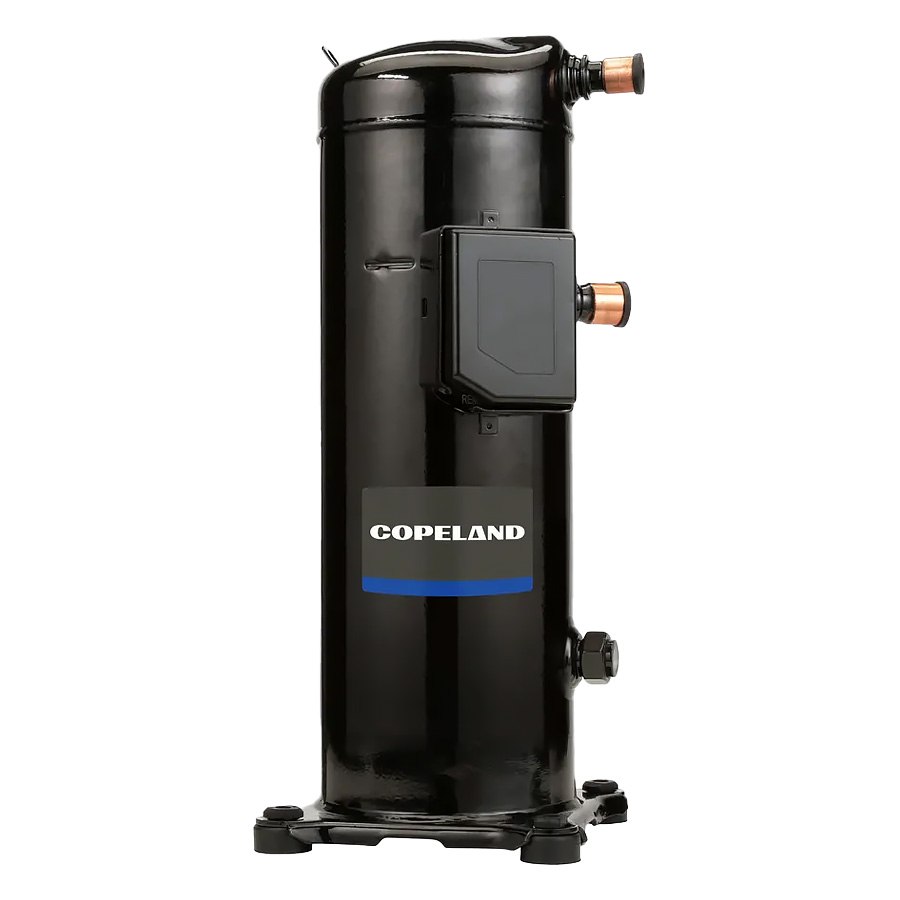

Ficha Técnica – Compressor ZP122KCE-TF5

Performance
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 124.000 / 110.500
• Potência (W): 11.000 / 9.700
• Corrente (A): 30,9 / 28,3
• EER (BTU/Wh): 11,3 / 11,4
• Vazão Mássica (lbs/h): 1.800 / 1.520

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 76 (Médio) / 81 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 07/11/2017

Características Mecânicas
• Deslocamento (in³/rev): 6,85
• Comprimento Total (in): 11,31
• Largura Total (in): 10,33
• Altura Total (in): 22,00
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 22,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 85
• Reposição de Óleo (oz): 81
• Tipo de Óleo: POE (3MA)
• Peso Líquido (lbs): 107,6
• Volume Interno Livre (in³): 440,0

Características Elétricas
• LRA Alta (A): 240
• LRA Baixa (A): —
• LRA Meio Enrolamento (A): —
• MCC (A): 53
• Corrente Máxima de Operação (A): 40,5
• RLA (para seleção de contator) MCC/1,4: 37,9 A
• RLA (para disjuntor e fiação) MCC/1,56: 34,0 A
• RPM: 3.500
• Grau de Proteção (Box IP): 21
• Arquivo UL: SA2337
• Data do Arquivo UL: 20/06/2012

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 60 Hz (compatível também com 50 Hz)
• Tensão (V): 200/230
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD): Sim

Ficha Técnica – Compressor ZP122KCE-TF7

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 124.000 / 110.500
• Potência (W): 11.000 / 9.700
• Corrente (A): 18,7 / 17,1
• EER (BTU/Wh): 11,3 / 11,4
• Vazão Mássica (lbs/h): 1.830 / 1.540

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 76 (Médio) / 81 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 07/11/2017

Características Mecânicas
• Deslocamento (in³/rev): 6,85
• Comprimento Total (in): 11,31
• Largura Total (in): 10,33
• Altura Total (in): 22,00
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 22,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 85
• Reposição de Óleo (oz): 81
• Tipo de Óleo: 3MA
• Peso Líquido (lbs): 107,6
• Volume Interno Livre (in³): 440,0

Características Elétricas
• LRA Alta (A): 152
• LRA Baixa (A): —
• LRA Meia Enrolação (A): —
• MCC (A): 33,1
• Corrente Máxima de Operação (A): 24,5
• RLA (para seleção de contator) MCC/1,4: 23,6 A
• RLA (para disjuntor e fiação) MCC/1,56: 21,2 A
• RPM: 3.500
• Grau de Proteção (Box IP): 21
• Arquivo UL: SA2337-20120620
• Data do Arquivo UL: 20/06/2012

Capacitores
• Tipo: —
• Nº da Peça: —
• Capacitância (MFD): —
• Voltagem: —
• Descrição do Usuário: Não disponível

Aplicações Alternativas / Diretriz Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Nominal (PS) – Lado Baixo/Alto (bar): 29,5 / 45,0
• Temperatura de Serviço (TS) Mín./Máx. (°C): -35 / 150
• Volume Interno (L): 1,2 / 7,2

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 60 Hz
• Tensão (V): 380 / 400
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Ficha Técnica – Compressor ZP122KCE-TFD

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 124.000 / 110.500
• Potência (W): 11.000 / 9.700
• Corrente (A): 16,9 / 15,4
• EER (BTU/Wh): 11,3 / 11,4
• Vazão Mássica (lbs/h): 1.800 / 1.520

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 76 (Médio) / 81 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 07/11/2017

Características Mecânicas
• Deslocamento (in³/rev): 6,85
• Comprimento Total (in): 11,70
• Largura Total (in): 10,30
• Altura Total (in): 22,00
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 22,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 85
• Reposição de Óleo (oz): 81
• Tipo de Óleo: 3MA
• Peso Líquido (lbs): 107,6
• Volume Interno Livre (in³): 440,0

Características Elétricas
• LRA Alta (A): 140
• LRA Baixa (A): —
• LRA Meia Enrolação (A): —
• MCC (A): 25
• Corrente Máxima de Operação (A): 21,6
• RLA (para seleção de contator) MCC/1,4: 17,9 A
• RLA (para disjuntor e fiação) MCC/1,56: 16,0 A
• RPM: 3.500
• Grau de Proteção (Box IP): 56
• Arquivo UL: SA2337-20120620
• Data do Arquivo UL: 20/06/2012

Capacitores
• Tipo: —
• Nº da Peça: —
• Capacitância (MFD): —
• Voltagem: —
• Descrição do Usuário: Não disponível

Aplicações Alternativas / Diretriz Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Nominal (PS) – Lado Baixo/Alto (bar): 29,5 / 45,0
• Temperatura de Serviço (TS) Mín./Máx. (°C): -35 / 150
• Volume Interno (L): 1,2 / 7,2

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 460 (60 Hz) / 380–420 (50 Hz)
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)
