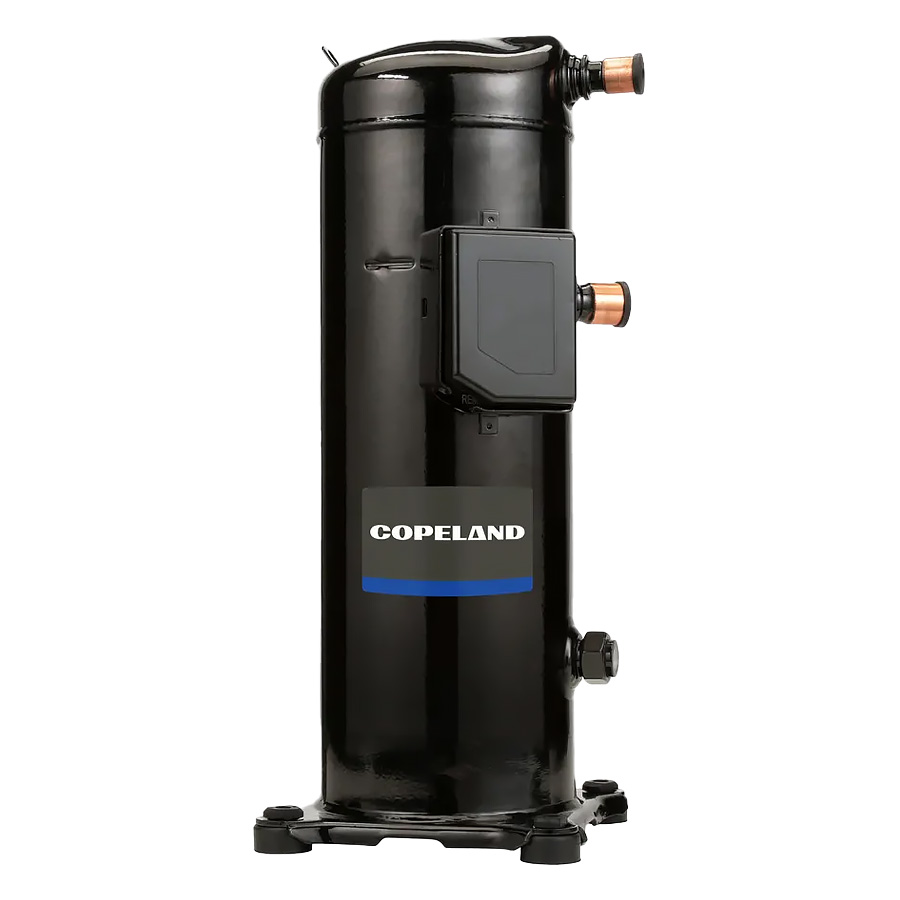

Ficha Técnica – Compressor ZP154KCE-TW7

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 155.000 / 138.000
• Potência (W): 14.000 / 12.400
• Corrente (A): 24,4 / 22,1
• EER (BTU/Wh): 11,1 / 11,1
• Vazão Mássica (lbs/h): 2.290 / 1.930

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 80 (Médio) / 85 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 25/07/2019

Características Mecânicas
• Deslocamento (in³/rev): 8,72
• Comprimento Total (in): 12,90
• Largura Total (in): 11,70
• Altura Total (in): 21,70
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 23,00
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 114
• Reposição de Óleo (oz): 106
• Tipo de Óleo: 3MA
• Peso Líquido (lbs): 143,0
• Volume Interno Livre (in³): 856,0

Características Elétricas
• LRA Alta (A): 139
• LRA Baixa (A): —
• LRA Meia Enrolação (A): —
• MCC (A): 42
• Corrente Máxima de Operação (A): 33,0
• RLA (para seleção de contator) MCC/1,4: 30,0 A
• RLA (para disjuntor e fiação) MCC/1,56: 26,9 A
• RPM: 3.500
• Grau de Proteção (Box IP): 54
• Arquivo UL: SA2337-20070207
• Data do Arquivo UL: 07/02/2007

Capacitores
• Tipo: —
• Nº da Peça: —
• Capacitância (MFD): —
• Voltagem: —
• Descrição do Usuário: Não disponível

Aplicações Alternativas / Diretriz Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Nominal (PS) – Lado Baixo/Alto (bar): 29,5 / 45,0
• Temperatura de Serviço (TS) Mín./Máx. (°C): -35 / 150
• Volume Interno (L): —

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 60 Hz
• Tensão (V): 380 / 400
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Ficha Técnica – Compressor ZP154KCE-TWD

Performance
• Temperatura de Evaporação (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 155.000 / 138.000
• Potência (W): 14.000 / 12.400
• Corrente (A): 21 / 19
• EER (BTU/Wh): 11,1 / 11,1
• Vazão Mássica (lbs/h): 2.290 / 1.930

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 80 (Médio) / 85 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 25/07/2019

Características Mecânicas
• Deslocamento (in³/rev): 8,72
• Comprimento Total (in): 12,93
• Largura Total (in): 11,72
• Altura Total (in): 21,72
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 23,00
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 114
• Reposição de Óleo (oz): 106
• Tipo de Óleo: 3MA (POE)
• Peso Líquido (lbs): 143,0
• Volume Interno Livre (in³): 856,0

Características Elétricas
• LRA Alta (A): 150
• MCC (A): 36
• Corrente Máxima de Operação (A): 27,0
• RLA (para seleção de contator) MCC/1,4: 25,7 A
• RLA (para disjuntor e fiação) MCC/1,56: 23,1 A
• RPM: 3.500
• Grau de Proteção (IP): 54
• Arquivo UL: SA2337-20070207
• Data do Arquivo UL: 07/02/2007

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 380/420 (50 Hz) ou 460 (60 Hz)
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Conformidade e Pressão de Operação (PED – Diretiva Europeia de Equipamentos de Pressão)
• Grupo de Fluido: FG 2
• Pressão de Operação (BAR) – Baixa / Alta: 29,5 / 45,0
• Temperatura de Operação (°C) – Mín / Máx: -35 / 150
• Volume Interno (L) – Baixa / Alta: 1,5 / 12,9
