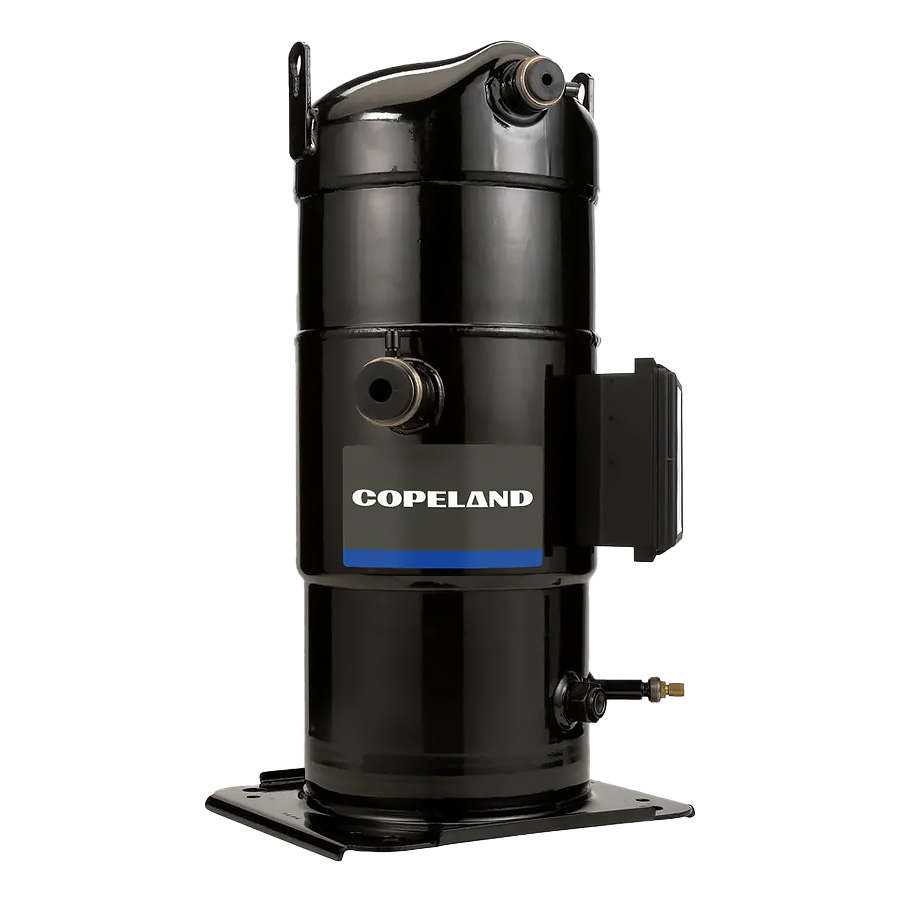

Ficha Técnica – Compressor ZP232KCE-TE7

Performance
• Temperatura de Evaporação (°F): 45 / 36
• Temperatura de Condensação (°F): 130 / 122
• Temperatura do Gás de Retorno (°F): 65 / 56
• Temperatura do Líquido (°F): 115 / 107
• Capacidade (BTU/h): 232.000 / 208.000
• Potência (W): 20.200 / 18.200
• Corrente (A): 35,2 / 32,3
• EER (BTU/Wh): 11,5 / 11,4
• Vazão Mássica (lbs/h): 3.390 / 2.910

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 85 (Médio) / 90 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 14/09/2017

Características Mecânicas
• Deslocamento (in³/rev): 12,83
• Comprimento Total (in): 12,40
• Largura Total (in): 12,40
• Altura Total (in): 26,00
• Comprimento de Montagem (in): 9,10
• Largura de Montagem (in): 9,10
• Altura de Montagem (in): 26,80
• Conexão de Sucção (in): 1 5/8 – tipo Stub
• Conexão de Descarga (in): 1 1/8 – tipo Stub
• Carga Inicial de Óleo (oz): 150
• Reposição de Óleo (oz): 142
• Tipo de Óleo: 3MA (POE)
• Peso Líquido (lbs): 202,0
• Volume Interno Livre (in³): —

Características Elétricas
• LRA Alta (A): 289,7
• MCC (A): 57,1
• Corrente Máxima de Operação (A): 44,1
• RLA (para seleção de contator) MCC/1,4: 40,8 A
• RLA (para disjuntor e fiação) MCC/1,56: 36,6 A
• RPM: 3.500
• Grau de Proteção (IP): 54
• Arquivo UL: SA2337-20111005
• Data do Arquivo UL: 05/10/2011

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 60 Hz
• Tensão (V): 380
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Conformidade e Pressão de Operação (PED – Diretiva Europeia de Equipamentos de Pressão)
• Grupo de Fluido: FG 2
• Pressão de Operação (BAR) – Baixa / Alta: 29,5 / 45,0
• Temperatura de Operação (°C) – Mín / Máx: -35 / 150
• Volume Interno (L) – Baixa / Alta: 1,5 / 12

Ficha Técnica – Compressor ZP232KCE-TED

Performance
• Temperatura do Evaporador (°F): 45 / 36
• Temperatura de Condensação (°F): 130 / 122
• Temperatura do Gás de Retorno (°F): 65 / 56
• Temperatura do Líquido (°F): 115 / 107
• Capacidade (BTU/h): 232.000 / 208.000
• Potência (W): 20.200 / 18.200
• Corrente (A): 29,1 / 26,7
• Eficiência Energética – EER (BTU/Wh): 11,5 / 11,4
• Vazão Mássica (lb/h): 3.390 / 2.910

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 85 (Médio) / 90 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 14/09/2017

Características Mecânicas
• Deslocamento (in³/rev): 12,83
• Comprimento Total (pol): 12,40
• Largura Total (pol): 12,40
• Altura Total (pol): 26,00*
• Comprimento de Montagem (pol): 9,10
• Largura de Montagem (pol): 9,10
• Altura de Montagem (pol): 26,80
• Conexão de Sucção (pol): 1 5/8 – tipo Stub
• Conexão de Descarga (pol): 1 1/8 – tipo Stub
• Carga Inicial de Óleo (oz): 150
• Reposição de Óleo (oz): 142
• Tipo de Óleo: 3MA (POE sintético)
• Peso Líquido (lb): 202,0
• Volume Interno Livre (in³): —
*Altura medida com coxins de montagem originais Copeland.

Características Elétricas
• LRA Alta (A): 246,9
• LRA Baixa (A): —
• Corrente de Meio Enrolamento (A): —
• MCC (A): 48,9
• Corrente Máxima de Operação (A): 38,2
• RLA (para seleção de contator – MCC/1,4): 34,9 A
• RLA (para disjuntor e dimensionamento de cabos – MCC/1,56): 31,3 A
• Rotação (RPM): 3.500
• Grau de Proteção (IP): 54
• Arquivo UL: SA2337-20111005
• Data do Arquivo UL: 05/10/2011

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 380–420 V (50 Hz) / 460 V (60 Hz)
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)
• Status de Produção: Uso exclusivo para Ásia

Conformidades e Dados Adicionais
• Diretiva Europeia de Equipamentos de Pressão (PED): Conforme
• Grupo de Fluido: FG2
• Pressão de Serviço (BAR): Baixa 29,5 / Alta 45,0
• Temperatura de Serviço (°C): Mín. –35 / Máx. 50 a 150
• Volume Interno (L): 1,5 / 12
