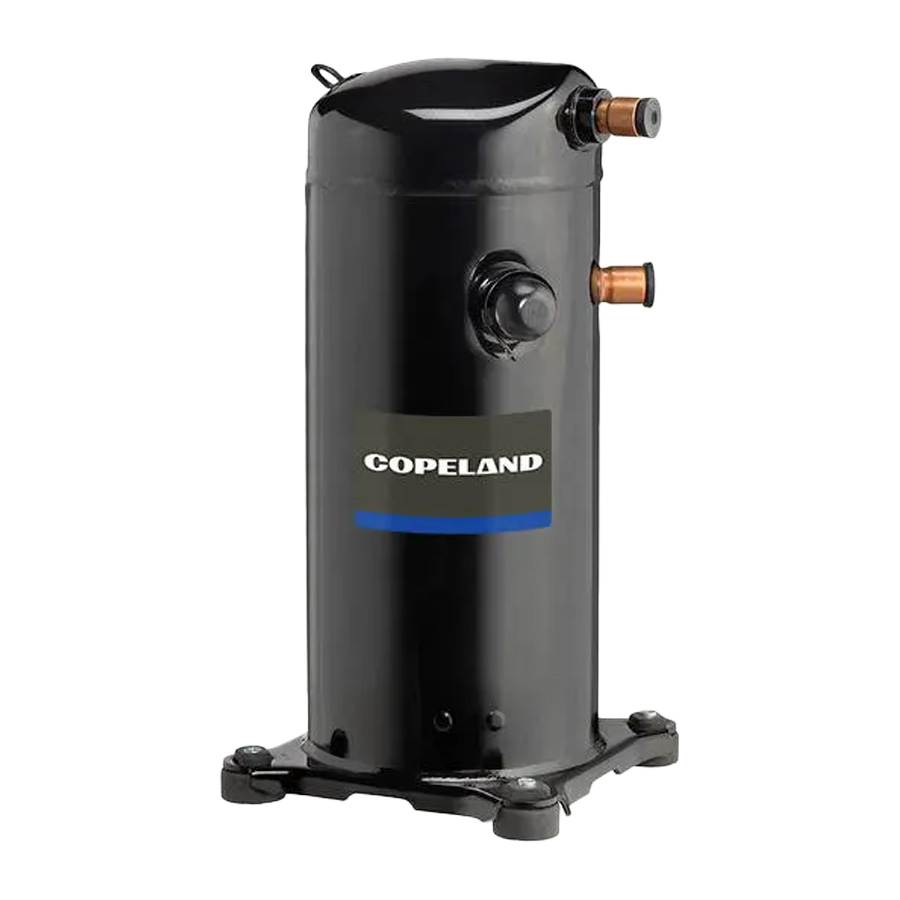

Ficha Técnica – Compressor ZP83KCE-TF5

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 45
• Temperatura de Condensação (°F): 130 / 100
• Temperatura do Gás de Retorno (°F): 65 / 65
• Temperatura do Líquido (°F): 115 / 85
• Capacidade (BTU/h): 83.000 / 101.000
• Potência (W): 7.650 / 5.450
• Corrente (A): 22 / 16,6
• EER (BTU/Wh): 10,8 / 18,5
• Vazão Mássica (lbs/h): 1.220 / 1.250

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 75 (Médio) / 80 (Máx)
• Vibração (mils pico a pico): 2,5 (Médio) / 3,5 (Máx)
• Data de Registro: 10/05/2004

Características Mecânicas
• Deslocamento (in³/rev): 4,71
• Comprimento Total (in): 9,70
• Largura Total (in): 9,80
• Altura Total (in): 17,40
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 18,20
• Conexão de Sucção (in): 1 1/4 – tipo Rotalock
• Conexão de Descarga (in): 1 – tipo Rotalock
• Carga Inicial de Óleo (oz): 60
• Reposição de Óleo (oz): 56
• Tipo de Óleo: 3MA (POE)
• Peso Líquido (lbs): 87,0
• Volume Interno Livre (in³): 264,5

Características Elétricas
• LRA Alta (A): 164
• LRA Baixa (A): —
• MCC (A): 39
• Corrente Máxima de Operação (A): 33,0
• RLA (para seleção de contator) MCC/1,4: 27,9 A
• RLA (para disjuntor e fiação) MCC/1,56: 25,0 A
• RPM: 3.500
• Grau de Proteção (IP): 21
• Arquivo UL: —
• Data do Arquivo UL: 26/07/1993

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 200/230
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Observação: Altura total indicada considera o uso dos coxins de montagem especificados pela Copeland.

Ficha Técnica – Compressor ZP83KCE-TF7

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 45
• Temperatura de Condensação (°F): 130 / 100
• Temperatura do Gás de Retorno (°F): 65 / 65
• Temperatura do Líquido (°F): 115 / 85
• Capacidade (BTU/h): 82.500 / 101.000
• Potência (W): 7.600 / 5.400
• Corrente (A): 13 / 9,8
• EER (BTU/Wh): 10,8 / 18,8
• Vazão Mássica (lbs/h): 1.220 / 1.250

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 75 (Médio) / 80 (Máx)
• Vibração (mils pico a pico): 2,5 (Médio) / 3,5 (Máx)
• Data de Registro: 25/07/2007

Características Mecânicas
• Deslocamento (in³/rev): 4,71
• Comprimento Total (in): 9,70
• Largura Total (in): 9,90
• Altura Total (in): 17,40
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 18,20
• Conexão de Sucção (in): 1 1/4 – tipo Rotalock
• Conexão de Descarga (in): 1 – tipo Rotalock
• Carga Inicial de Óleo (oz): 60
• Reposição de Óleo (oz): 56
• Tipo de Óleo: 3MA (POE)
• Peso Líquido (lbs): 88,0
• Volume Interno Livre (in³): 264,5

Características Elétricas
• LRA Alta (A): 94,3
• LRA Baixa (A): —
• MCC (A): 21,7
• Corrente Máxima de Operação (A): 18,1
• RLA (para seleção de contator) MCC/1,4: 15,5 A
• RLA (para disjuntor e fiação) MCC/1,56: 13,9 A
• RPM: 3.500
• Grau de Proteção (IP): 21
• Arquivo UL: —
• Data do Arquivo UL: 26/07/1993

Diretiva Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão de Serviço (BAR): 29,5 (Baixa) / 45,0 (Alta)
• Temperatura Mínima (°C): -35
• Temperatura Máxima (°C): 150

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 380/400
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Observação: Altura total indicada considera o uso dos coxins de montagem especificados pela Copeland.

Ficha Técnica – Compressor ZP83KCE-TFD

Desempenho (Performance)
• Temperatura do Evaporador (°F): 45 / 45
• Temperatura de Condensação (°F): 130 / 100
• Temperatura do Gás de Retorno (°F): 65 / 65
• Temperatura do Líquido (°F): 115 / 85
• Capacidade (BTU/h): 83.000 / 101.000
• Potência (W): 7.650 / 5.450
• Corrente (A): 11,7 / 9,3
• EER (BTU/Wh): 10,8 / 18,5
• Vazão Mássica (lbs/h): 1.220 / 1.250

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 75 (Médio) / 80 (Máx)
• Vibração (mils pico a pico): 2,5 (Médio) / 3,5 (Máx)
• Data de Registro: 10/05/2004

Características Mecânicas
• Deslocamento (in³/rev): 4,71
• Comprimento Total (in): 9,70
• Largura Total (in): 9,80
• Altura Total (in): 17,40
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 18,20
• Conexão de Sucção (in): 1 1/4 – tipo Rotalock
• Conexão de Descarga (in): 1 – tipo Rotalock
• Carga Inicial de Óleo (oz): 57
• Reposição de Óleo (oz): 56
• Tipo de Óleo: 3MA (POE)
• Peso Líquido (lbs): 87,0
• Volume Interno Livre (in³): 264,5

Características Elétricas
• LRA Alta (A): 100
• LRA Baixa (A): —
• MCC (A): 19
• Corrente Máxima de Operação (A): 15,0
• RLA (para seleção de contator) MCC/1,4: 13,6 A
• RLA (para disjuntor e fiação) MCC/1,56: 12,2 A
• RPM: 3.500
• Grau de Proteção (IP): 21
• Arquivo UL: —
• Data do Arquivo UL: 26/07/1993

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-410A (HFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 460 (60 Hz) / 380–420 (50 Hz)
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Observação: Altura total indicada considera o uso dos coxins de montagem especificados pela Copeland.
