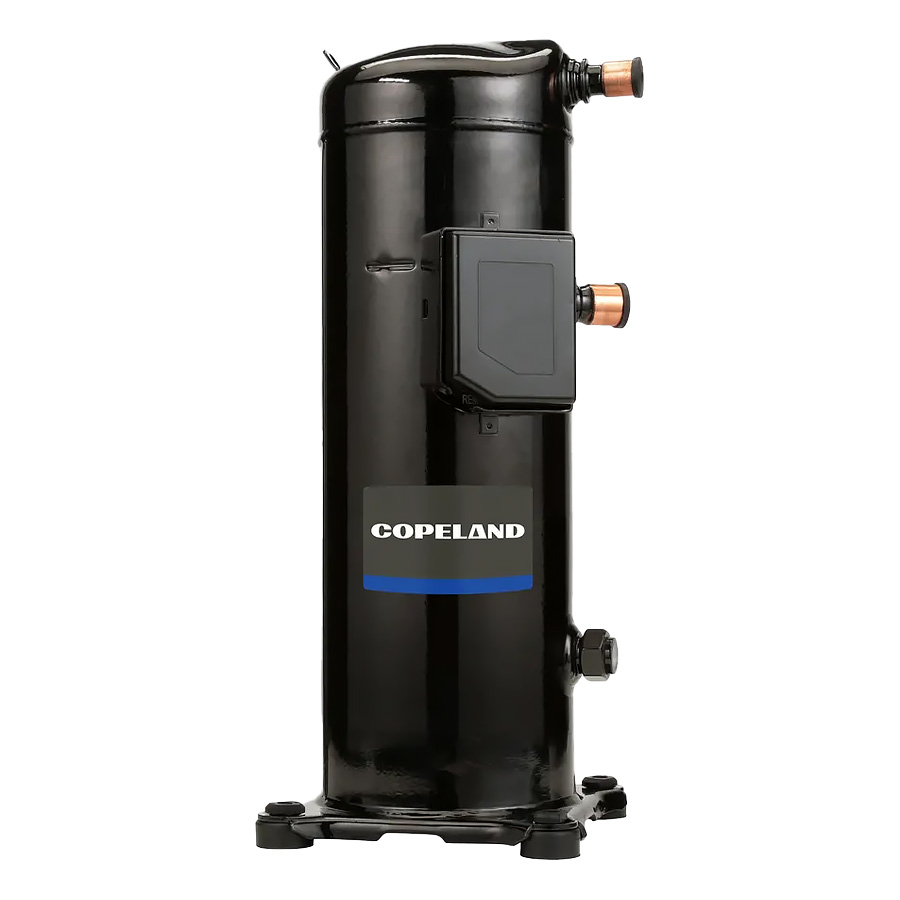

Ficha Técnica – Compressor ZR125KC-TF5

Performance
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 128.000 / 113.000
• Potência (W): 10.900 / 9.650
• Corrente (A): 32,6 / 29,6
• EER (BTU/Wh): 11,7 / 11,7
• Vazão Mássica (lbs/h): 1.880 / 1.600

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 80 (Médio) / 85 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 10/06/2016

Características Mecânicas
• Deslocamento (in³/rev): 10,20
• Comprimento Total (in): 12,65
• Largura Total (in): 12,54
• Altura Total (in): 20,99
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 21,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 114
• Reposição de Óleo (oz): 106
• Tipo de Óleo: MIN (óleo mineral)
• Peso Líquido (lbs): 135,0
• Volume Interno Livre (in³): 809,0

Características Elétricas
• Corrente de Partida Alta (LRA Alta) (A): 239
• Corrente de Partida Baixa (LRA Baixa) (A): —
• Corrente de Partida Meio Enrolamento (A): —
• MCC (A): 58
• Corrente Máxima de Operação (A): 39,10
• RLA (para seleção de contator) MCC/1,4: 41,4 A
• RLA (para disjuntor e fiação) MCC/1,56: 37,2 A
• RPM: 3.500
• Grau de Proteção (Box IP): 21
• Arquivo UL: SA2337-19960927
• Data do Arquivo UL: 27/09/1996

Diretiva Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Máx. Baixa/Alta (BAR): 20,0 / 27,5
• Temperatura Mínima de Serviço (°C): -35 / -35
• Temperatura Máxima de Serviço (°C): 50 / 150
• Volume (L): 1,5 / 12,6

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-22 (HCFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 200/230 ou 200/220
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Ficha Técnica – Compressor ZR125KC-TF7

Performance
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 128.000 / 113.000
• Potência (W): 10.900 / 9.650
• Corrente (A): 19,7 / 17,9
• EER (BTU/Wh): 11,7 / 11,7
• Vazão Mássica (lbs/h): 1.880 / 1.600

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 80 (Médio) / 85 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 10/06/2016

Características Mecânicas
• Deslocamento (in³/rev): 10,20
• Comprimento Total (in): 12,65
• Largura Total (in): 12,91
• Altura Total (in): 20,99
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 21,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 110
• Reposição de Óleo (oz): 106
• Tipo de Óleo: MIN (óleo mineral)
• Peso Líquido (lbs): 135,0
• Volume Interno Livre (in³): 809,0

Características Elétricas
• Corrente de Partida Alta (LRA Alta) (A): 145
• Corrente de Partida Baixa (LRA Baixa) (A): —
• Corrente de Partida Meio Enrolamento (A): —
• MCC (A): 33,1
• Corrente Máxima de Operação (A): 23,50
• RLA (para seleção de contator) MCC/1,4: 23,6 A
• RLA (para disjuntor e fiação) MCC/1,56: 21,2 A
• RPM: 3.500
• Grau de Proteção (Box IP): 21
• Arquivo UL: SA2337-19960927
• Data do Arquivo UL: 27/09/1996

Diretiva Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Máx. Baixa/Alta (BAR): 20,0 / 27,5
• Temperatura Mínima de Serviço (°C): -35 / -35
• Temperatura Máxima de Serviço (°C): 50 / 150
• Volume (L): —

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-22 (HCFC)
• Frequência: 60 Hz
• Tensão (V): 380/400
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)

Ficha Técnica – Compressor ZR125KC-TFD

Performance
• Temperatura do Evaporador (°F): 45 / 35
• Temperatura de Condensação (°F): 130 / 120
• Temperatura do Gás de Retorno (°F): 65 / 55
• Temperatura do Líquido (°F): 115 / 105
• Capacidade (BTU/h): 128.000 / 113.000
• Potência (W): 10.900 / 9.650
• Corrente (A): 16,3 / 14,8
• EER (BTU/Wh): 11,7 / 11,7
• Vazão Mássica (lbs/h): 1.880 / 1.600

Níveis de Ruído e Vibração
• Potência Sonora (dBA): 80 (Médio) / 85 (Máx)
• Vibração (mils pico a pico): 3,0 (Médio) / 4,5 (Máx)
• Data de Registro: 10/06/2016

Características Mecânicas
• Deslocamento (in³/rev): 10,20
• Comprimento Total (in): 10,88
• Largura Total (in): 12,91
• Altura Total (in): 20,99
• Comprimento de Montagem (in): 7,50
• Largura de Montagem (in): 7,50
• Altura de Montagem (in): 21,70
• Conexão de Sucção (in): 1 3/4 – tipo Rotalock
• Conexão de Descarga (in): 1 1/4 – tipo Rotalock
• Carga Inicial de Óleo (oz): 114
• Reposição de Óleo (oz): 106
• Tipo de Óleo: MIN (óleo mineral)
• Peso Líquido (lbs): 135,0
• Volume Interno Livre (in³): 809,0

Características Elétricas
• Corrente de Partida Alta (LRA Alta) (A): 125
• Corrente de Partida Baixa (LRA Baixa) (A): —
• Corrente de Partida Meio Enrolamento (A): —
• MCC (A): 26,9
• Corrente Máxima de Operação (A): 19,60
• RLA (para seleção de contator) MCC/1,4: 19,2 A
• RLA (para disjuntor e fiação) MCC/1,56: 17,2 A
• RPM: 3.500
• Grau de Proteção (Box IP): 21
• Arquivo UL: SA2337-19960927
• Data do Arquivo UL: 27/09/1996

Diretiva Europeia de Equipamentos de Pressão (PED)
• Grupo de Fluido: FG 2
• Pressão Máx. Baixa/Alta (BAR): 20,0 / 27,5
• Temperatura Mínima de Serviço (°C): -35 / -35
• Temperatura Máxima de Serviço (°C): 50 / 150
• Volume (L): 1,5 / 12,6

Aplicações e Refrigerantes Compatíveis
• Refrigerante: R-22 (HCFC)
• Frequência: 50 / 60 Hz
• Tensão (V): 460 (60 Hz) / 380–420 (50 Hz)
• Fases: 3
• Aplicação: Ar Condicionado
• Compatível com inversores de frequência (VFD)
