Ficha Técnica

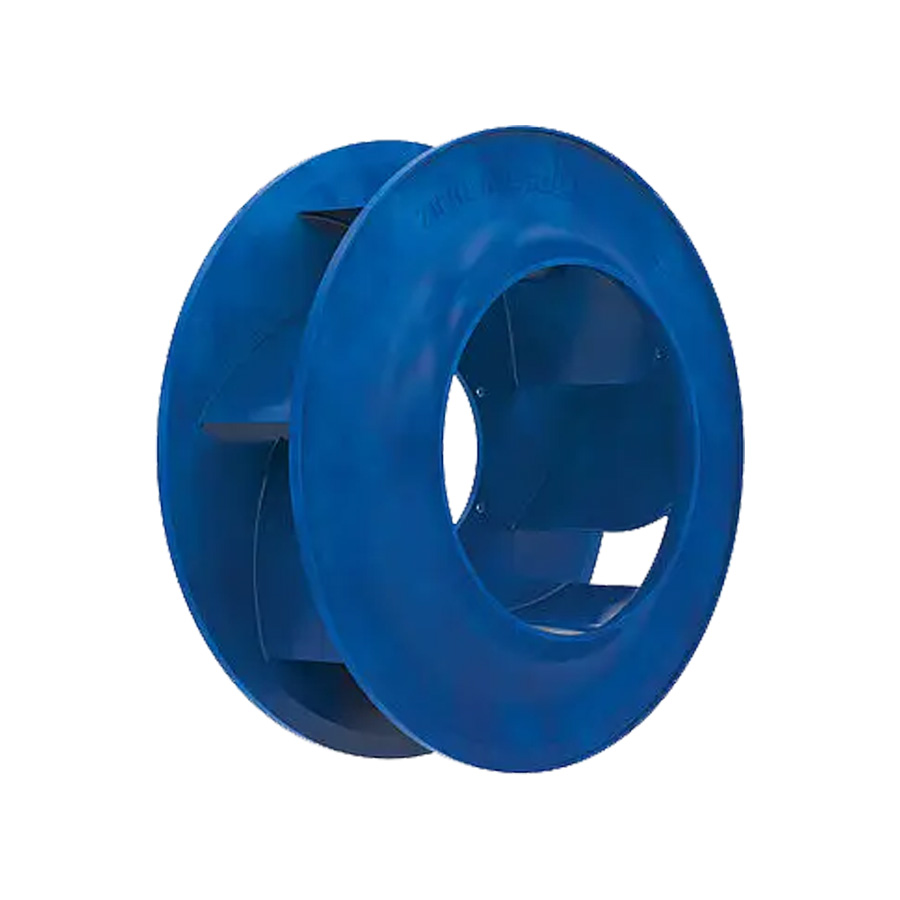

Extremamente leve, estável, durável e altamente eficiente, o rotor centrífugo Cpro estabelece um novo padrão na tecnologia de movimentação de ar. Disponível nos tamanhos 250 a 630 mm, o Cpro atende a aplicações com altas temperaturas, exigências rigorosas de higiene e demandas complexas de climatização.
Construído em ZAmid®, um composto de alto desempenho significativamente mais leve que o aço e com maior resistência, o Cpro reduz o consumo de energia, aumenta a vida útil e proporciona uma queda drástica no nível de ruído.
Com sua avançada geometria tridimensional das pás, o Cpro representa o que há de mais moderno no transporte de ar em sistemas centrífugos.

🔹 Destaques Técnicos

• Rotor centrífugo de alto desempenho disponível nas dimensões 250–630 mm.

• Construção em ZAmid®, extremamente leve, resistente e durável.

• Fluxos volumétricos de até 30.000 m³/h.

• Pressão estática de até 2.500 Pa.

• Geometria tridimensional das pás para eficiência máxima e redução de ruídos.

• Alta resistência química e ampla faixa de temperatura: –35°C a +80°C.

• Balanceamento otimizado e funcionamento silencioso.

• Compatível com aplicações que exigem higiene elevada.

• Versão conforme DIN EN 45545-2 disponível (proteção contra incêndio).

🔹 Conceito Aerodinâmico e Construtivo

• Hélice livre de sete pás acaneladas e curvadas para trás.

• Fluxo de ar altamente otimizado graças ao difusor rotativo, garantindo níveis superiores de eficiência.

• Minimização de ruídos de rotação pela geometria avançada das pás.

• ZAmid® garante robustez, leveza e resistência química mesmo em condições severas.

• Versão opcional com cubo e bocal de entrada com medição do fluxo volumétrico integrada.

• Módulo GR para instalações compactas com alimentação de ar horizontal e vertical.

• Versão ER disponível para integração com amortecimento de vibrações em sistemas centrais de ar-condicionado.

🔹 Conceito de Motor

Motores de Rotor Externo

• Tecnologia ECblue: motor EC com controlador integrado personalizado.

• Tecnologia AC: versões de corrente alternada disponíveis.

Motores de Rotor Interno

• Tecnologia EC PMblue: motor de ímã permanente com controlador integrado.

• Tecnologia AC: soluções tradicionais compatíveis com múltiplas aplicações.

🔹 Aplicações Recomendadas

• Energia eólica

• Unidades de tratamento de ar (AC/AHU)

• Data centers

• Máquinas de empacotamento e produção

• Tecnologia ferroviária

• Caminhões e aplicações veiculares

• Setor alimentício (macarrão, café, chá, condimentos, tabaco)

• Salas limpas e estações de trabalho controladas

• Sistemas industriais e componentes do sistema

• Integração com a grade de fluxo ZAflow

🔹 Modelos Disponíveis

Atualmente, 291 modelos estão disponíveis. Abaixo, os primeiros modelos listados:

• RH25C-6ID.BD.CR — Item nº 114843

• RH28C-6ID.BD.CR — Item nº 114844

• RH31C-6ID.BD.CR — Item nº 114845

• RH25C-6IK.BA.CR — Item nº 114846

• RH28C-6IK.BA.CR — Item nº 114847

• RH31C-6IK.BD.CR — Item nº 114848

• RH25C-6ID.BD.CR — Item nº 115390

• RH28C-6ID.BD.CR — Item nº 115391

• RH31C-6ID.BD.CR — Item nº 115392

• RH25C-6IK.BA.CR — Item nº 115393

• RH28C-6IK.BA.CR — Item nº 115394

• RH31C-6IK.BD.CR — Item nº 115395

• GR25C-6ID.BD.CR — Item nº 115466/A01

• GR25C-6IK.BA.CR — Item nº 115467/A01

• GR28C-6ID.BD.CR — Item nº 115468/A01

• GR28C-6IK.BA.CR — Item nº 115469/A01

• GR31C-6ID.BD.CR — Item nº 115470/A01

• GR31C-6IK.BD.CR — Item nº 115471/A01

(... lista completa disponível no catálogo oficial)

Para consultar curvas de desempenho, desenhos técnicos, seleção completa de modelos e documentação detalhada:
👉 Acessar detalhes técnicos completos

Ou baixe diretamente:
📥 Baixar Catálogo Completo Cpro

Ficha Técnica

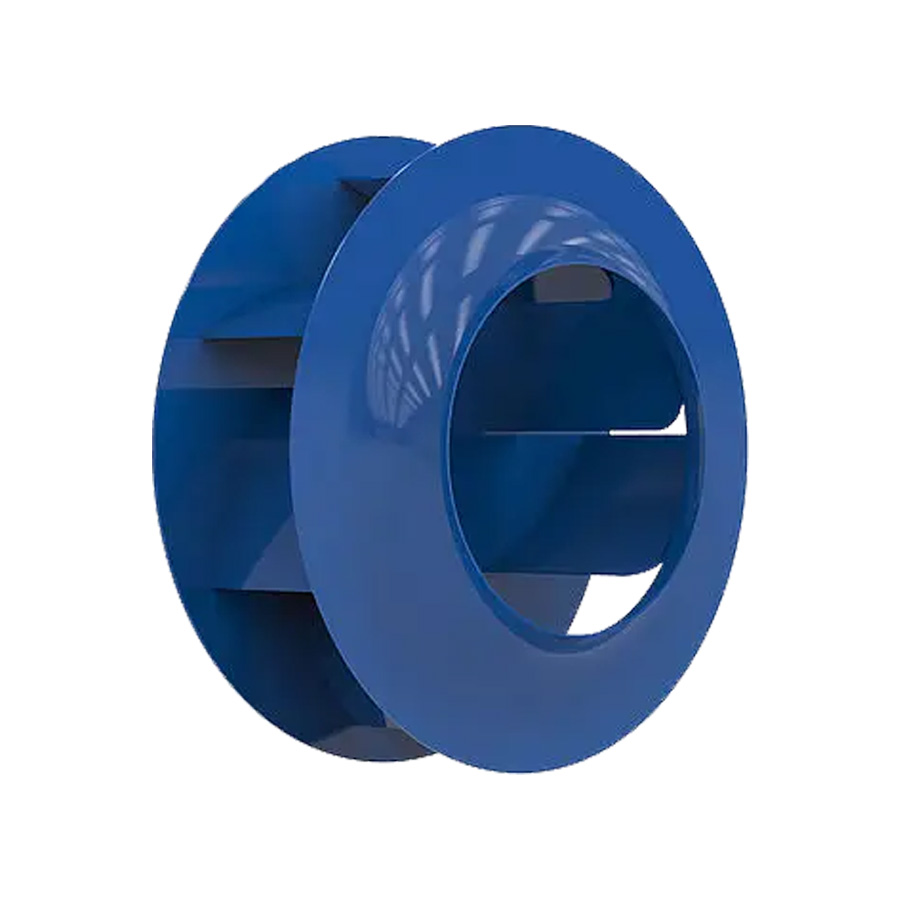

Extremamente versáteis, robustos e configuráveis, os ventiladores centrífugos da Série C da ZIEHL-ABEGG oferecem a mais ampla gama de materiais, tecnologias de motor e opções de controle. Seu design modular permite a combinação ideal de componentes conforme a necessidade específica de cada aplicação, garantindo desempenho confiável, alta eficiência e níveis reduzidos de ruído.

Disponíveis nas dimensões 220 a 1.120 mm, os rotores da Série C podem ser fornecidos em versões chapa de aço ou ATEX, além de serem compatíveis com motores padrão em operação paralela. Graças à variedade de posições de instalação e à flexibilidade construtiva, a Série C se adapta com facilidade a inúmeros setores industriais e sistemas de climatização.

🔹 Destaques Técnicos

• Roda móvel livre com 7 pás curvadas para trás, disponível nos tamanhos 225 a 1.120 mm.

• Hélice construída em chapa de aço com revestimento em pó para alta proteção superficial.

• Versões com cubo Taper-Lock ou cubo fixo, além de bocal de entrada com dispositivo integrado para medição de fluxo volumétrico.

• Fluxos volumétricos livres de até 110.000 m³/h.

• Pressão estática máxima de até 2.500 Pa.

• Módulos GR disponíveis para instalação compacta, com alimentação de ar horizontal ou vertical.

• Versões ER ideais para sistemas centrais de ar condicionado, com possibilidade de amortecimento de vibração.

• Hélice também disponível em alumínio quando combinada com motores de rotor externo.

• Opção ATEX para aplicações em áreas potencialmente explosivas.


🔹 Propriedades e Recursos Especiais

• Hélice com difusor rotativo não acanelado, proporcionando altíssima eficiência e excelente comportamento acústico.

• Opção ATEX com acabamento antiestático preto (RAL 9005).

• Alta resistência mesmo em condições operacionais severas.

• Roda móvel com cubo também disponível como componente individual.

• Faixa de temperaturas ampliada conforme versão selecionada.

🔹 Conceito de Motor

Motores de Rotor Interno

• Tecnologia EC PMblue: motor de ímã permanente com controlador integrado.

• Tecnologia AC AMblue: motor assíncrono com controlador integrado.

• Tecnologia CA tradicional para diversas aplicações.

Motores de Rotor Externo

• Tecnologia ECblue com controlador integrado personalizado.

• Tecnologia CA disponível em diferentes potências.

🔹 Versão Protegida Contra Explosões (ATEX / IECEx)

• Disponível em 13 tamanhos: 225 a 1.120 mm.

• Construção em ZAmotbasic.

• Sete lâminas curvadas para trás.

• Acabamento antiestático em preto RAL 9005.

• Disponível exclusivamente em versão ER, posição de montagem H.

• Rotor entregue com cubo (disponível também individualmente).

• Temperatura ambiente: –20 a +40/+60°C.

• Temperatura do rotor: até +80°C.

• Classe de temperatura: T4.

• Grupo de equipamento: IIB.

• Motor: Rotor interno (AC).

• EPL: Gb / Gc.

• Zona: 1 / 2.

• Proteção do motor: Ex db / Ex db eb.

• Proteção do ventilador: Ex h (segurança estrutural “c”).

• Certificações: ATEX e IECEx.

🔹 Aplicações Recomendadas

• Energia eólica

• Unidades de tratamento de ar (AC/AHU)

• Data centers

• Indústrias química, petroquímica e de secagem

• Tecnologia ferroviária

• Caminhões e aplicações veiculares

• Aplicações marítimas

• Componentes do sistema

• Integração com a grade de fluxo ZAflow

🔹 Modelos Disponíveis

Atualmente, 402 modelos estão disponíveis. Abaixo, os primeiros modelos listados:

• ER11C-8DN.N7.1R — Item nº 112463/0101

• ER11C-8DN.N7.1R — Item nº 112463/0141

• ER11C-8DN.P7.1R — Item nº 112464/0101

• ER11C-8DN.P7.1R — Item nº 112464/0141

• ER11C-8DN.R7.1R — Item nº 112465/0101

• ER11C-8DN.R7.1R — Item nº 112465/0141

• ER11C-6DN.R7.1R — Item nº 112466/0101

• ER11C-6DN.R7.1R — Item nº 112466/0141

• ER11C-6DN.S7.1R — Item nº 112467/0101

• ER11C-6DN.S7.1R — Item nº 112467/0141

• ER11C-6DN.T7.1R — Item nº 112468/0101

• ER11C-6DN.T7.1R — Item nº 112468/0141

• ER11C-6DN.W7.1R — Item nº 113405/0101

• ER11C-6DN.W7.1R — Item nº 113405/0141

• ER11C-6DN.U7.1R — Item nº 113408/0101

• ER11C-6DN.U7.1R — Item nº 113408/0141

• ER11C-8DN.N7.4R — Item nº 114326/0101

• ER11C-8DN.N7.4R — Item nº 114326/0141

• ER11C-8DN.P7.4R — Item nº 114327/0141

• ER11C-8DN.R7.4R — Item nº 114328/0101

• ER11C-8DN.R7.4R — Item nº 114328/0141

• RH25C-6ID.BD.1R — Item nº 115172

• RH28C-6ID.BD.1R — Item nº 115173

• RH31C-6ID.BD.1R — Item nº 115174
  (... lista completa disponível no catálogo oficial)

Para consultar curvas de desempenho, desenhos técnicos, seleção completa de modelos e documentação detalhada:
👉 Acessar detalhes técnicos completos

Ou baixe diretamente:
📥 Baixar Catálogo Completo da Série C
